FC-FR220S 降滤失剂
磺酸盐共聚物降滤失剂（钻井液）FC-FR220S采用分子结构设计理念，提高共聚物分子的刚性。引入的单体重复单元空间体积大，可有效增加空间位阻，提高产品控制高温高压滤失效果；同时，通过耐温耐盐单体的优化，进一步增强其耐温、耐盐钙的能力。该产品克服了常规聚合物滤失剂抗剪切性差、抗盐钙性差、控制高温高压滤失效果不理想等缺点。它是一种新型聚合物滤失剂。
| 项目 | 指数 | 测量数据 | |
| 外观 | 白色或淡黄色粉末 | 白色粉末 | |
| 水,% | ≤10.0 | 8.0 | |
| 筛余物（筛孔0.90mm),% | ≤10.0 | 1.5 | |
| PH值 | 7.0～9.0 | 8 | |
| 30%盐水浆料200℃/16h老化后。 | API 失水量，mL | ≤5.0 | 2.2 |
| HTHP 失水量，mL | ≤20.0 | 13.0 | |

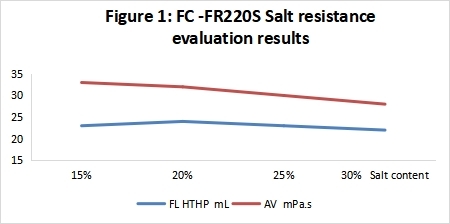

1、FC-FR220S具有较强的耐盐性。通过室内实验，调节评价用钻井液体系的含盐量，考察FC-FR220S产品在不同含盐量基泥中200℃老化后的抗盐性能。实验结果如图1所示：
备注：评价用基浆成分：6%w/v钠土+4%w/v评价土+1.5%v/v碱溶液（40%浓度）；
高温高压滤失量应在150℃、3.5MPa下进行测试。
从图1实验结果可以看出，FC-FR220S在不同含盐量下控制高温高压滤失量具有优异的性能，且性能稳定，抗盐性能优异。

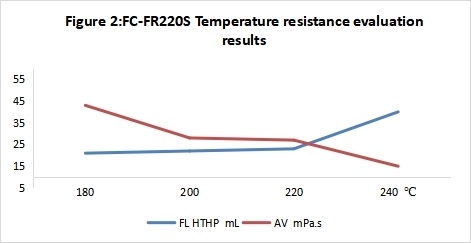

2. FC-FR220S具有优异的热稳定性。室内实验通过逐渐提高FC-FR220S的老化温度来考察FC-FR220S产品在30%盐水浆中的耐温极限。实验结果如图2所示：
注：HTHP滤失量是在150℃、3.5MPa下测试的。
从图2实验结果可以看出，FC-FR220S在220℃随温度升高仍具有良好的控制高温高压滤失作用，且具有优异的耐温性能，可用于深井和超深井钻孔。实验数据还表明，FC-FR220S在240℃时存在高温脱附的风险，因此不建议在此温度或更高温度下使用。
3. FC-FR220S具有良好的兼容性。通过室内实验研究了FC-FR220S在海水、复合盐水和饱和盐水钻井液体系中200℃老化后的性能。实验结果如表2所示：
表2 FC-FR220S在不同钻井液体系中的性能评价结果
| 项目 | AV mPa.s | FL API 毫升 | FL 高温高压 毫升 | 评论 |
| 海水钻井液 | 59 | 4.0 | 12.4 | |
| 复合盐水钻井液 | 38 | 4.8 | 24 | |
| 饱和盐水钻井液 | 28 | 3.8 | 22 |
从表2实验结果可以看出，FC-FR220S具有良好的相容性，是控制海水、复合盐水、饱和盐水等钻井液体系高温高压滤失的优良滤失剂。
